Bộ chuyển quang thoại 32 kênh HL-32P-TRF

Bộ chuyển đổi quang thoại 32 kênh HO-LINK HL-32P-TRF

Bộ chuyển đổi quang thoại 32 kênh HO-LINK HL-32P-TRF:

Cổng kết nối : 32 cổng chuẩn RJ11
Cổng quang: 1 cổng quang FC (cổng tròn)
Khoảng cách kết nối: 0~2km qua cáp quang multi mode, 0~20km qua cáp quang single mode
Nguồn rời: 12V3A
Hỗ trợ FXO / FXS điện thoại thông thường
Bộ chuyển đổi quang Telephone gồm 1 thiết bị truyền HL-32PCM-20T và 1 thiết bị nhận HL-32PCM-20R
Bộ cấp nguồn: 12V

Danh mục: Phụ kiện khác Thẻ: Bộ chuyển đổi quang, bộ chuyển đổi quang thoại

Mô tả

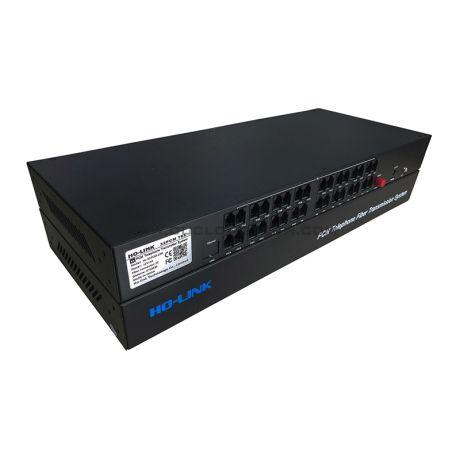

Bộ chuyển quang thoại 32 kênh HL-32P-TRF

Là thiết bị hỗ trợ chuyển đổi 32 đường tín hiệu thoại qua cáp quang và ngược lại. Thiết bị hỗ trợ truyền 32 đường tín hiệu điện thoại qua cáp quang ở khoảng cách xa 0~20km với cáp quang single mode, 0~2km với cáp quang multi mode.

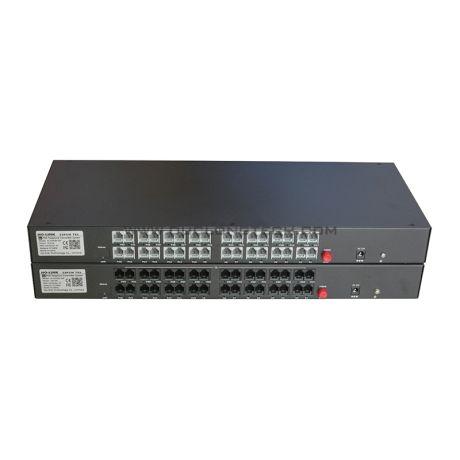

Bộ chuyển quang thoại 32 kênh HL-32P-TRF

Đặc điểm bộ chuyển đổi quang thoại:

Thiết kế module , khả năng tích hợp cao, hiệu xuất ổn định và đáng tin cậy
Cung cấp 32 đường line điện thoại đồng thời
Khả năng chống nhiễu
Thích hợp chạy với cáp single mode và multi mode
Hỗ trợ các kết nối mạng điểm-điểm, phân tầng và phân tán và SNR
Kết nối cổng quang FC (đầu tròn)
Ứng dụng

Lắp đặt cho hệ thống điện thoại ở khoảng cách xa, công trường, nhà máy, xí nghiệp
Đấu nối hệ thống điện thoại sau tổng đài,
Hệ thống giảng dạy đa phương tiện từ xa / giám sát khuôn viên trường, hệ thống hội nghị truyền hình
điện thoại liên lạc nội bộ, cuộc gọi điện thoại, các ứng dụng liên quan

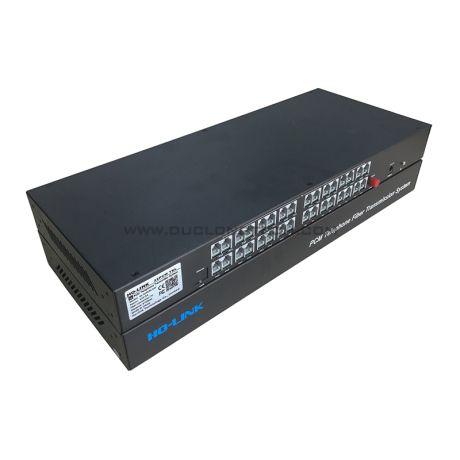

Bộ chuyển quang thoại 32 kênh HL-32P-TRF

Thông số kỹ thuật bộ chuyển đổi quang thoại 32 kênh HO-LINK:

FX0 relay（switch）
Serial no.	Parameter	Symbol	Min value	Typical value	Max value	Unit	Remarks
1	Fluid flow voltage	VR	30		120	VRMS	（17-60）HZ
2	Ring to check the voltage		35			V
3	Frequency ring detection		17		60	Hz
4	2-wire AC impedance		200Ω+ 680Ω// 0.1uF				Off-hook state
5	Return loss		20	40		db
6	Depth of parallelism		60	70		db
7	Common mode rejection ratio	CMRR	60	70		db
8	Power supply rejection ratio	PSRR		30		db
9	Idle channel noise	NC		75		db
FXS user（telephone）
Serial no.	Parameter	Symbol	Min value	Typical value	Max value	Unit	Remarks
1	Fluid flow voltage	VR			150	VRMS
2	Ringing voltage	Vring		75	90	V
2	Ringing frequency		17		60	Hz
3	Cutting fluid time				200	ms
4	2-wire AC impedance		200R + 680R // 0.1uF				Can be adjusted to 600Ω
5	Return loss		20	40		db
6	Depth of parallelism		60	70		db
7	Common rate rejection ratio	CMRR	60	70
8	Power supply rejection ratio	PSRR
	Vcc			30		db
	Vbat			30		db
9	Idle channel noise	NC		75		db
Telephone physical connector		RJ11
Fiber index
Module type				Single fiber（standard） Multi-mode is optional
Wavelength				1310nm 1550nm（Option is based on device function）
Module rate				155Mbps/1.25Gbps（Option is based on device function）
Power supply				AC 100~240V
Dimensions				44522044.5mm
Material				Aluminium ally
Tx power				＞-12db
Rx sensitivity				＞-24db
Fiber connector				FC （standard）SC/ST/LC(optional)
Other index
Working temperature				-20°C ~70°C
Storage temperature				-40°C ~85°C
MTBF				>100,000hours
